SJWY-6系列三相電壓繼電器可用于電力系統的保護線路中，該產品具有電壓繼電器、和時間繼電器的組合功能，作為過電壓或低電壓閉鎖的動作元件。通信功能可選。

◆當監測電壓達到預設條件時，該繼電器進行電壓閉鎖的動作，紅色指示燈亮。

◆當接入的三相電壓中的任意一相斷開時，該繼電器進行電壓閉鎖的動作，紅色指示燈亮。

◆具有延時功能，當監測電壓達到預設條件或當接入的三相電壓中的任意一相斷開時，該繼電器在設置的延時時間后進行電壓閉鎖的動作，紅色指示燈亮。

◆RS485通訊功能可選。

◆瞬時動作：當任何一路（或二路、或三路）輸入電壓高或低于整定值時或當接入的三相電壓中的任意一相斷開時，繼電器立即動作。

◆延時動作：類似于上述瞬時動作特性，區別在于達到動作條件時，繼電器不是立即動

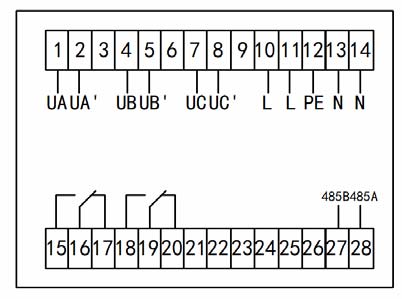

端子定義

◆額定電壓：100VAC/200VAC/400VAC 50Hz（60Hz可定制）；

◆長期工作電壓：100VAC/200VAC/400VAC 50Hz（60Hz可定制）；

◆輔助電源DC/AC：85-260VAC/10-370VDC，功耗≤3W；

◆工作/存儲溫度：-20℃～+70℃/-40℃～+85℃；

◆整定電壓范圍：A:200V, B:400V, C:100V；

◆整定值平均誤差：不大于±3%；

◆動作一致性：不大于3%；

◆返回系數：過電壓不小于0.9，欠電壓不大于1.1；

◆延時時間：0～99.9s；

◆延時平均誤差：不大于±(1%整定值+200ms)；

◆延時一致性：不大于(1%整定值+200ms)；

◆接點數量和類型：兩組轉換接點；

◆接點容量：5A 250VAC/30VDC；

◆監測回路功耗：≤3W；

◆介質強度：2kV 50Hz/1min，漏電流≤0.1mA；

◆靜電放電抗擾度：GB/T 17626.2-2018 Ⅲ級 ±8kV空氣放電、±6kV接觸放電；

◆電快速瞬變脈沖群抗擾度：GB/T 17626.4-2018 Ⅲ級 ±2V對電源端口；

◆浪涌（沖擊）抗擾度：GB/T 17626.5-2019 Ⅳ級（線對線±2kV，線對地±4kV）；

◆通訊功能：RS485可選。

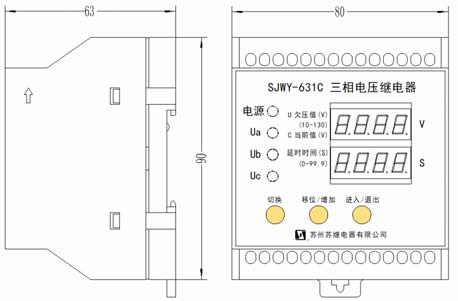

外形尺寸為90×80×63mm

SJWY-631C 三相電壓繼電器 資料下載
