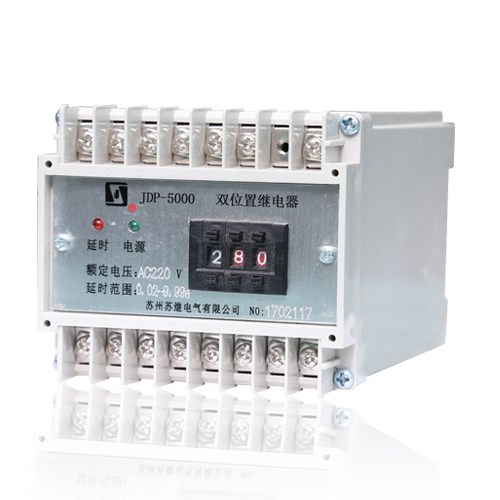

產品說明
產品特點
■ JDP-5000 雙位置繼電器主要適用于各種保護裝置中，具有磁保持功能，以實現機械閉鎖，并有位置提示。
■ 其功能與 DLS 電磁式雙位置繼電器兼容。
■ 快速導軌安裝結構。
■ 螺釘壓接式端子。
應用及安裝
技術參數
| 電壓型 DC/AC | 動作值 | 功率消耗 |
| 48V |
DC≤75% AC≤85% （額定值） | 動作時不大于5W |
| 110V | ||
| 125V | ||
| 220V |
注：上述參數為20℃條件下測試

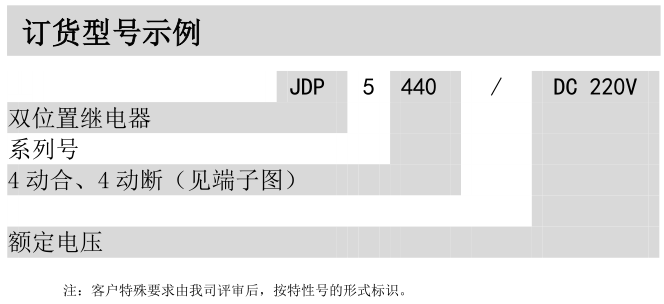

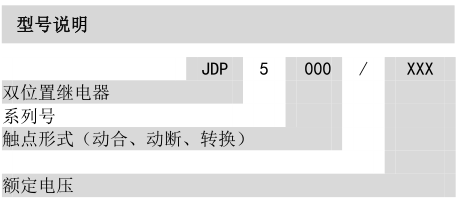

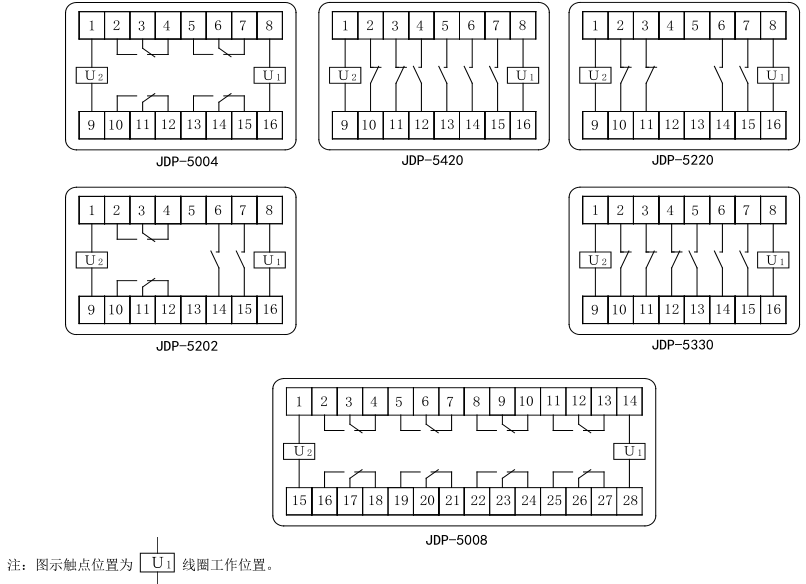

| 觸點形式 | （見接線圖） |
| 開斷容量 | 250V以下直流有感電路（5±0.75MS） 50W |
| 250V以下交流電路（Cos 0.4±0.1） 250VA | |
| 最大電流 | 8A |
| 電壽命 | 觸點電路在上述規定的復核條件下 10萬次 |
注：JDP-1008規格觸點參數為括號內的數值
| 溫度范圍 | -10~+50℃ | |
| 相對濕度 | 5%~90% RH | |
| 大氣壓力 | 80~110Kpa | |
| 沖擊 | 穩定性 | 98M/S² |
| 強度 | 980M/S² | |
| 振動 | 10HZ~55HZ 1.5mm 雙振幅 | |
| 引出端形式 | 螺釘壓接式 | |
| 重量 | 125g | |
| 封裝形式 | 塑料外殼 | |
| 絕緣電阻 | ≥300MΩ | |
| 介質強度 | 繼電器電路與觸點間 | 2000V AC 1min |
| 觸點組間 | 2000V AC 1min | |
| 斷開觸點間 | 1000V AC 1min | |
| 動作時間 | ≤30ms | |

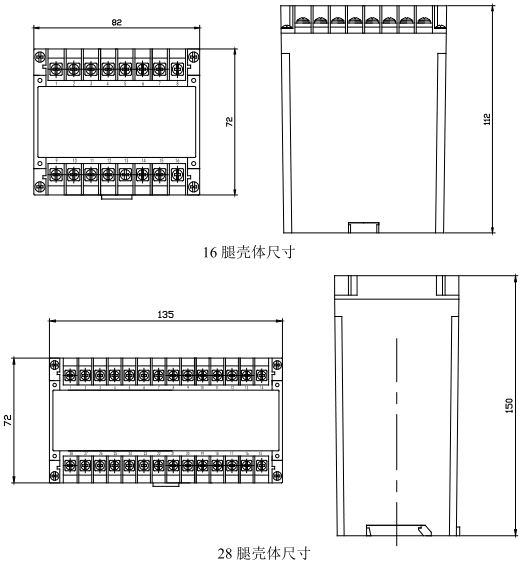

外形尺寸
