產品說明
產品特點

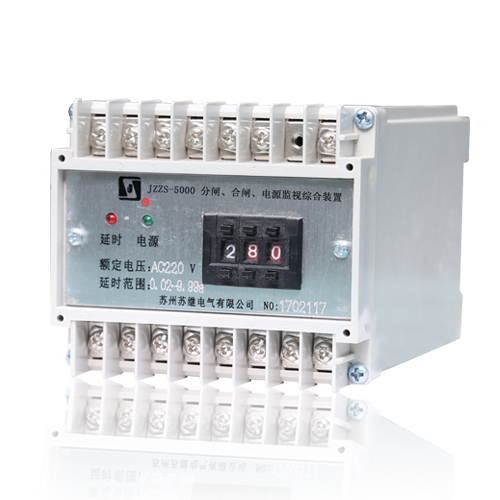

■ JZZS-5000分閘、合閘、電源監視綜合裝置主要用于直流或交流操作的各種自動控制線路中，分別對斷路器分閘（合閘）回路、控制電源進行監測。（適合各種斷路器合分閘線圈）
■ 具有信號固定延時輸出及可調延時輸出。
■ 能滿足各類中壓、低壓斷路器操作回路的監測。
■ 適合各種導軌安裝。
■ 螺釘壓接式端子。
■ 外形尺寸：82×72×112

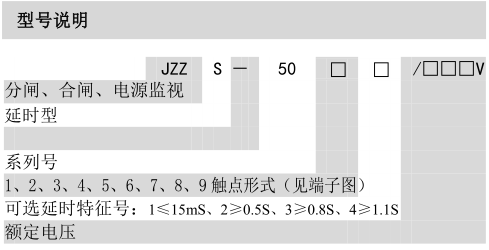

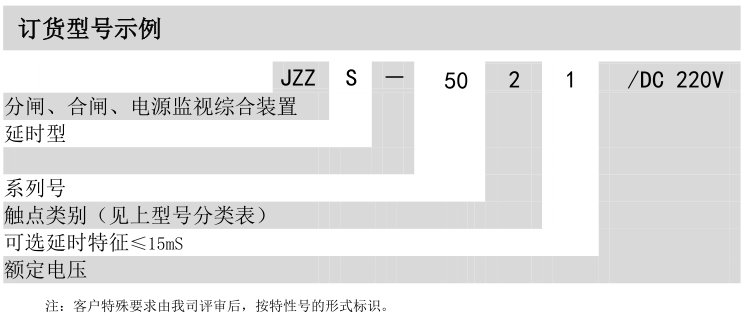

應用及安裝
技術參數
注：上述參數為20℃條件下測試
| 額定電壓DC/AC | 功率消耗 | |
| 電路回路 | 電流回路 | |
| 110V | 1W | 0.5W |
| 220V | 1.5W | 1W |
| 型號 | 監測回路 | 監測電流 | 延時時間 |
| JZZS-5000 | 電源監測 | 10mA | 15mS~1.5S |
| 分閘監測 | 1.5mA | 固定延時返回 | |
| 合閘監測 | 1.5mA | 15mS~3S |

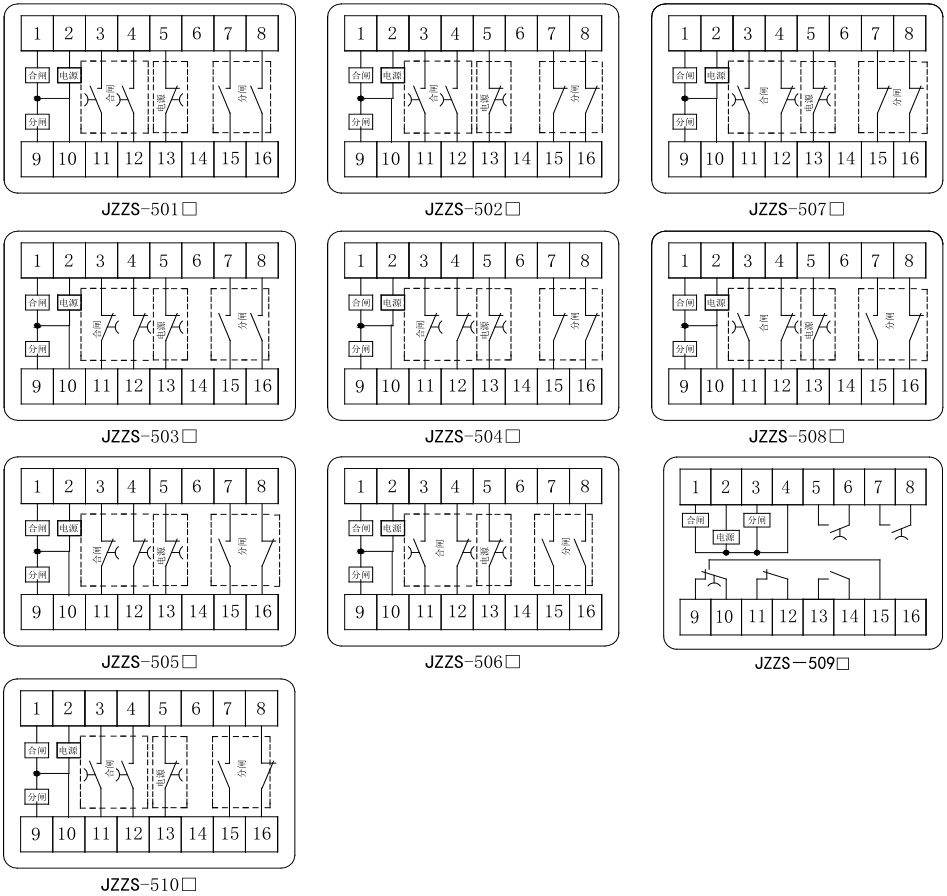

| 觸點形式 | 延時觸點（見接線圖） |
| 開斷容量 | 250V以下直流有感電路（5±0.75MS） 50W |
| 250V以下交流電路（Cos 0.4±0.1） 250VA | |
| 最大電流 | 5A |
| 電壽命 | 觸點電路在上述規定的復核條件下 10萬次 |
| 溫度范圍 | -10~+50℃ | |
| 相對濕度 | 5%~90% RH | |
| 大氣壓力 | 80~110Kpa | |
| 沖擊 | 穩定性 | 98M/S² |
| 強度 | 980M/S² | |
| 振動 | 10HZ~55HZ 1.5mm 雙振幅 | |
| 引出端形式 | 螺釘壓接式 | |
| 重量 | 258g | |
| 封裝形式 | 塑料外殼 | |
| 絕緣電阻 | ≥300MΩ | |
| 介質強度 | 繼電器電路與觸點間 | 2000V AC 1min |
| 觸點組間 | 2000V AC 1min | |
| 斷開觸點間 | 1000V AC 1min | |
| 可選延時返回 | （1）≤15mS、（2）≥0.5S、（3）≥0.8S、（4）≥1.1S | |
| 動作時間 | ≤15mS | |

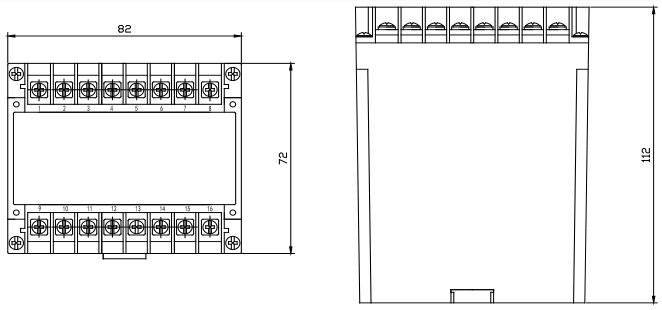

外形尺寸
