產品說明
產品特點

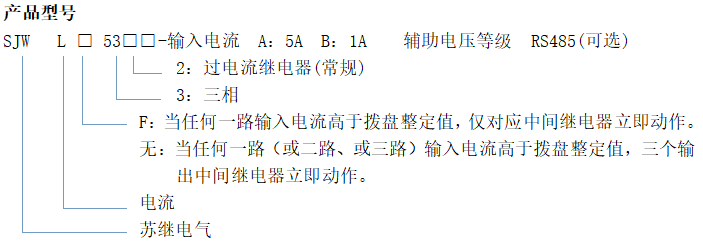

SJWL-□53□□微機交流三相電流繼電器，可用于電力系統的保護線路中，繼電器具有電流、時間繼電器的組合功能，作為電流閉鎖的動作元件，可具有延時功能。通信功能可選。
應用及安裝
技術參數
特點
1.采用撥碼開關設定；
2.整定范圍
A: 0.2-6A B: 0.05-1.2A
3.延時時間：0-99.9S
4.輔助電源：100-370VDC/85-260VAC 交直流通用
5.RS485(可選)
主要技術參數
1.技術參數
| 名稱 | 型號 | 額定電流(A) | 長期允許電流(A) | 整定范圍(A) | 返回系數 | 輔助電源 |
| 三相過電流 繼電器 | SJWL-□532A | 5 | 6 | 0.2-6A | 0.90-0.96 | 85-260VAC 100-370VDC |
| SJWL-□532B | 1 | 4 | 0.05-1.2A |
2.延時時間：0-99.9S
3.動作特性：
a. 瞬時動作
SJWL-532A/B過電流繼電器，當任何一路（或二路、或三路）輸入電流達到撥盤整定值，三個輸出中間繼電器動作。
SJWL-F532A/B過電流繼電器，當任何一路輸入電流達到撥盤整定值，僅對應中間繼電器動作。
b.延時動作
類似于上述瞬時動作特性，區別在于達到動作條件時，輸出中間繼電器不是立即動作，經過第二組撥碼開關設定的延時時間后才動作。若在此延時時間內，動作條件消失，則不再動作。
4.整定值誤差：不大于2%，同一繼電器在同一整定電流下，動作一致性不大于1%。

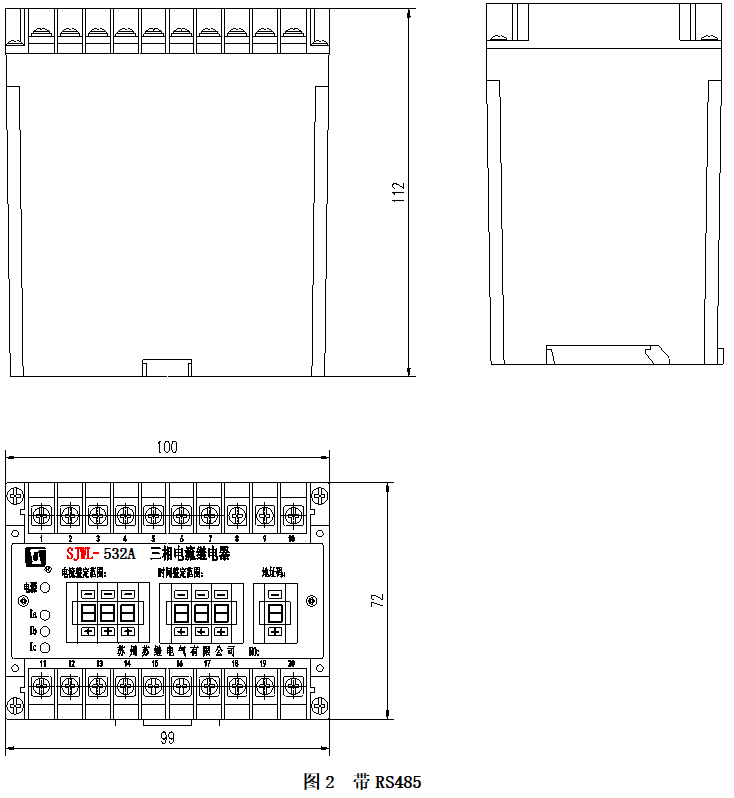

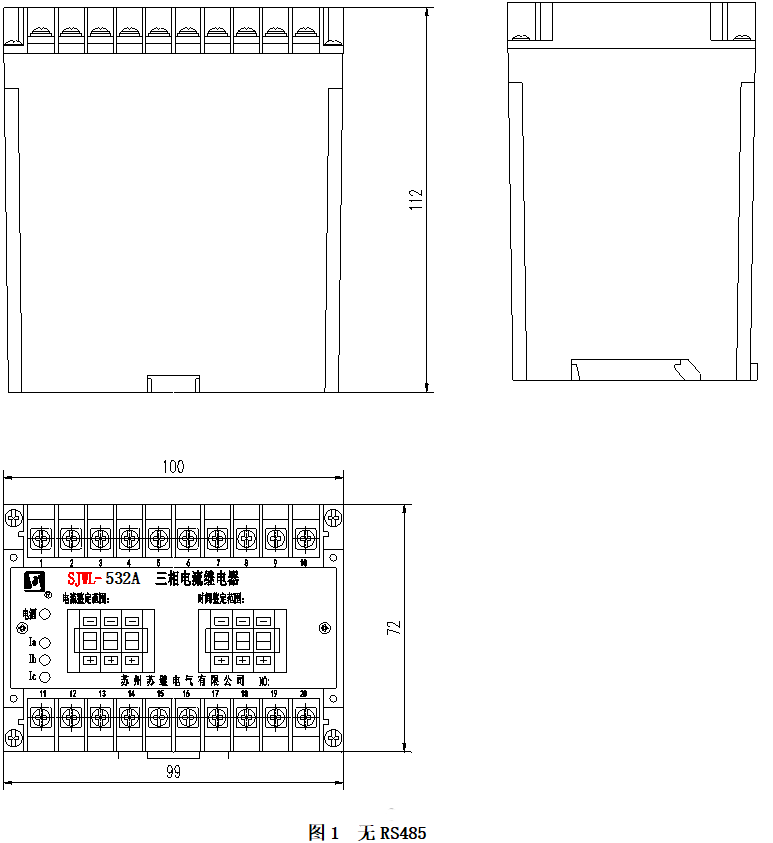

外形尺寸
