產品說明
DZS-10B系列中間繼電器用于各種保護和自動控制線路中，以增加保護和控制線路的觸點數量和觸點容量。
DZS-11B、13B為動作延時，DZS-12B、14B為返回延時繼電器，DZS-15B、16B帶延時動作和電流保持。
DZS-11B、13B為動作延時，DZS-12B、14B為返回延時繼電器，DZS-15B、16B帶延時動作和電流保持。
產品特點

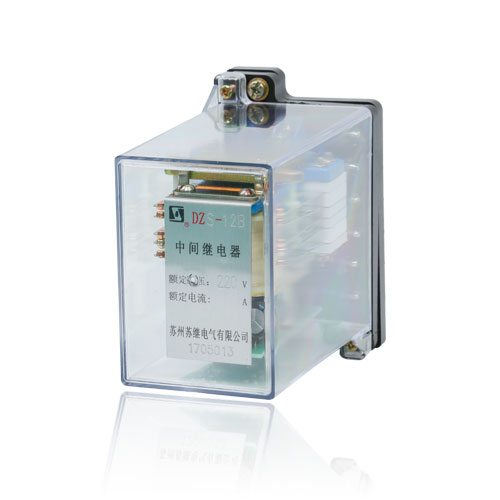

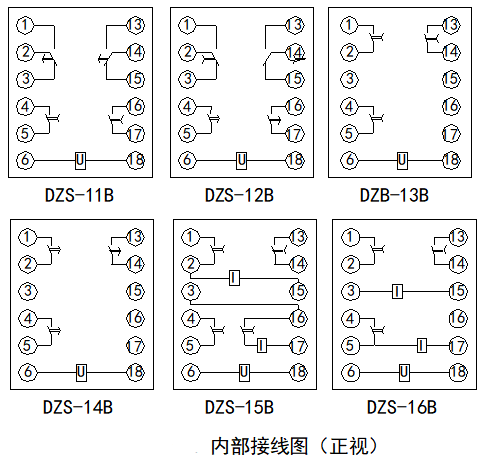

繼電器為電磁式動作繼電器，采用JK-1型殼體，將DZS-200機芯裝入殼體中，具有透明的殼罩可以清楚觀察到繼電器的內部結構。內部接線圖見下圖。
繼電器分為動作延時和返回延時兩種。在繼電器鐵芯上面裝有阻尼環，當線圈通電或斷電時，阻尼環中感應電流所產生的磁通阻礙主磁通的增加或減少，由此獲得繼電器動作延時或返回延時。
繼電器分為動作延時和返回延時兩種。在繼電器鐵芯上面裝有阻尼環，當線圈通電或斷電時，阻尼環中感應電流所產生的磁通阻礙主磁通的增加或減少，由此獲得繼電器動作延時或返回延時。
應用及安裝
技術參數
| 型號 | 延時方式 | 觸電形式 |
| DZS-11B | 動作延時 | 二動合二轉換 |
| DZS-12B | 返回延時 | |
| DZS-13B | 動作延時 | 三動合 |
| DZS-14B | 返回延時 | |
| DZS-15B | 動作延時 | 四動合 |
| DZS-16B | 動作延時 | 三動合 |
| 動作電壓不大于70％額定電壓，不小于30％額定電壓。返回電壓不小于3％額定電壓 | ||
| 動作延時在額定電壓下不小于O.06s | ||
| 返回延時，在額定電壓下返回時間不小于O.5s | ||
| 功率消耗 | 在額定電壓下不大于5W | |
| 觸點斷開容量 | 在電壓不超過220V，電流不超過1A的直流有感負荷電路(τ=5±0.75ms)中，斷開容量為50W；在交流回路中為250VA。觸點長期允許通過電流不大于5A。 | |
| 重量 | 不超過1.5kg | |
| 調試方法 | 觸點間隙：動合觸點不小于1.5mm，動斷觸點不小于1mm，觸點超行程不小于O.3mm | |
| 調整觸點片壓力和改變隔磁片的厚度，可以改變電壓值和延時時間。 | ||
外形尺寸
