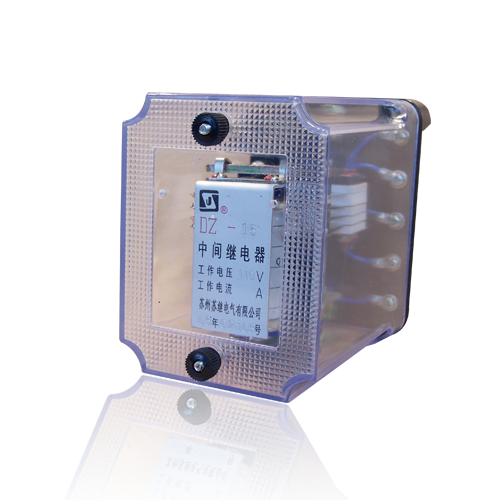

產品說明
DZ-10系列繼電器用于直流操作的各種保護和自動控制線路中，作為輔助繼電器以增加觸點數量和觸點容量。
產品特點
DZ-10系列繼電器為電磁式直流電壓動作繼電器，可以前面接線或后面接線，采用透明殼罩，可以觀察到繼電器動作情況。當直流電壓加在線圈兩端時，銜鐵向閉合位置運動，此時動合觸點閉合，動斷觸點斷開，當斷開電源時，銜鐵在觸點片壓力作用下，返回到原始狀態。
應用及安裝
檢查項目和要求
a. 檢查殼罩及內部機芯有無在運輸中的損壞現象。
b. 觸點間隙：動合觸點不小于1.5mm，動斷觸點不小于1mm，觸點超行程不小于0.3mm。
c. 檢查動作電壓和返回電壓等。
a. 檢查殼罩及內部機芯有無在運輸中的損壞現象。
b. 觸點間隙：動合觸點不小于1.5mm，動斷觸點不小于1mm，觸點超行程不小于0.3mm。
c. 檢查動作電壓和返回電壓等。
技術參數
| 型號 | DZ-15 | DZ16 | DZ-17 |
| 觸點形式 | 2動合，2動斷 | 2動合，2動斷 | 4動合 |
| 直流額定電壓(V) | 220、110、48、36、24、12 | ||
| 動作電壓 | 不大于額定電壓的70%，不小于額定電壓的30% | ||
| 返回電壓 | 不小于額定電壓的5% | ||
| 動作時間 | 在額定電壓下不大于45ms | ||
| 功率消耗 | 在額定電壓下不大于5W | ||

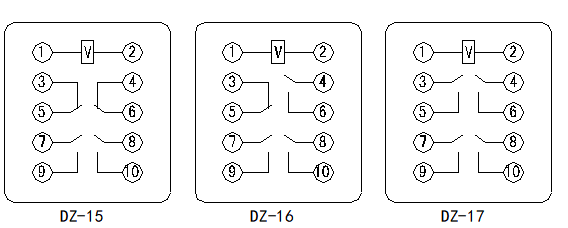

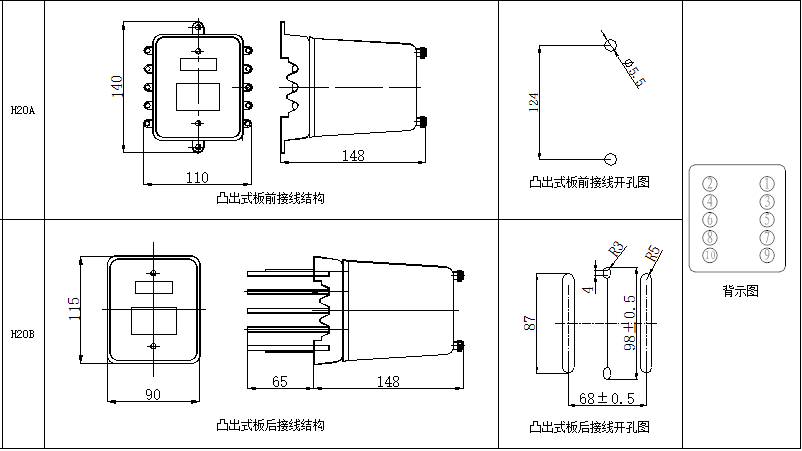

外形尺寸
