產品說明

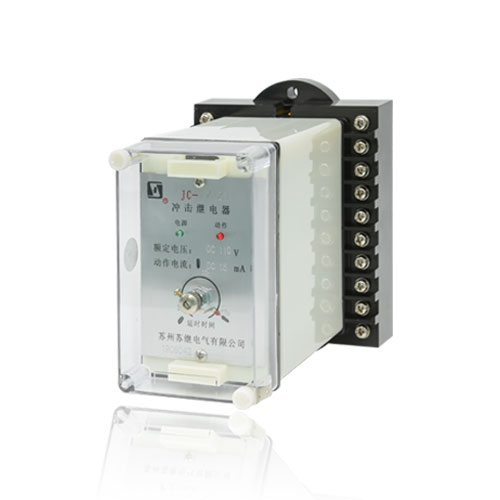

JC-7型沖擊繼電器(以下簡稱繼電器)采用集成電路原理, 可用于直流操作的繼電保護及控制回路中, 作為集中信號的主要元件。
產品特點

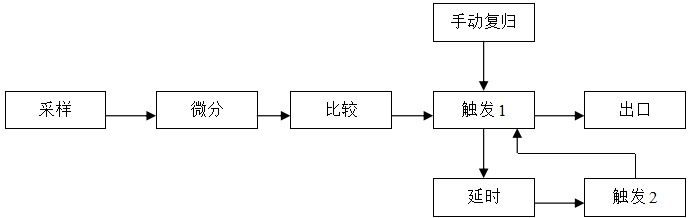

繼電器的原理方框圖見圖1
當流過采樣回路的直流電流突然增加時，采樣微分回路將這一信號轉變?yōu)橐徽募饷}沖，與基準電位比較，條件滿足時，比較器發出一正的方脈沖，觸發器翻轉并保持，出口繼電器動作。
當流過采樣回路的直流電流突然增加時，采樣微分回路將這一信號轉變?yōu)橐徽募饷}沖，與基準電位比較，條件滿足時，比較器發出一正的方脈沖，觸發器翻轉并保持，出口繼電器動作。
當流過采樣回路的直流電流突然減小時，采樣微分回路將這一信號轉變?yōu)橐回?fù)的尖脈沖與基準電位比較，條件滿足時，比較回路發出一負的方脈沖，觸發器翻轉并保持，出口繼電器返回。
繼電器的延時自動復歸功能是：當觸發器翻轉，出口繼電器動作后，延時回路開始延時，到預定時間后，向觸發器發出一復歸信號，繼電器返回。
繼電器的延時動作功能：當?shù)谝患売|發器翻轉后，延時回路開始延時，到達預定時間后向第二級觸發器發出一動作脈沖，出口繼電器動作。
應用及安裝
用戶安裝調試

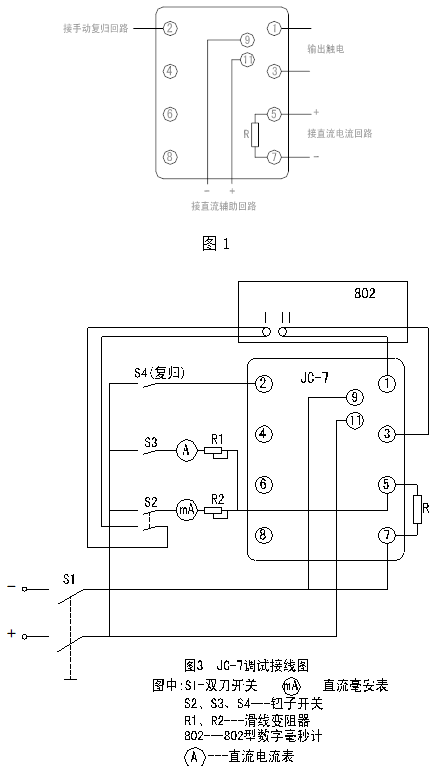

1.用戶調試：用戶在調試時，按圖3接線。
調試步驟如下：
a.沖擊動作與返回電流
合S1、S2，調R2使毫安表的讀數為繼電器的沖擊動作電流，拉合S2五次，繼電器應能可靠動作及返回。
b.最大熱穩定電流
合S3，調R1使安培表的讀數為繼電器的最大穩定電流，拉合S2五次，繼電器應能可靠動作及返回，打開S3。
c.手動復歸
合S2繼電器動作，合S4繼電器應能返回，打開S4、S2。試驗五次。
d.延時自動復歸時間
將端子⑥、⑧短接，802毫秒計置于“空觸點合”位置，合開關S2，繼電器動作 到達預定時間后，繼電器應能自動復歸，打開S2。試驗五次。
e.延時動作時間
將端子④、⑥短接，802毫秒計置于“空觸點”位置，合開關S2，繼電器延時到預定時間后動作，打開S2繼電器應能返回。試驗五次。

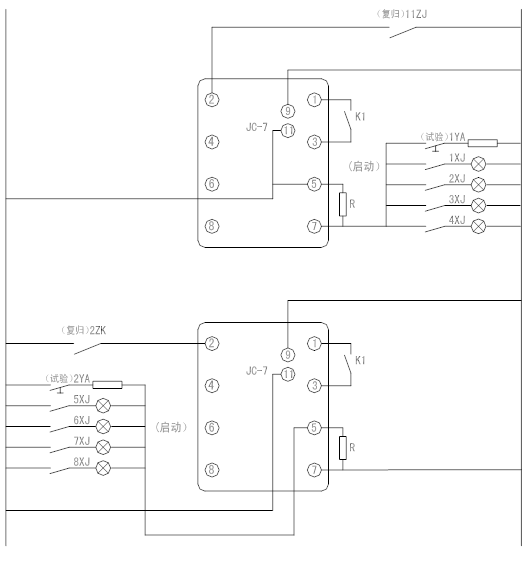

用戶安裝
用戶安裝
技術參數
貯存與保修
1. 貯存條件
包裝好的產品應保存在環境溫度為-25~+40℃，相對濕度不大于80%，周圍空氣中不含有酸性、堿性或其它府蝕性及爆炸性氣體的防雨、防雪的室內。
2. 保修期限
在用戶完全遵守產品使用說明書所規定的運輸、貯存、安裝和使用規則的條件下，產品自制造廠出廠之日起兩年內，如發現產品和配套件損壞，制造廠應負責免費更換或修理。
繼電器的功能見表
繼電器的功能見表
| 型號 |
動作及返回電流 （mA） |
最大穩定電流 （A） |
有無延時功能 |
| JC-7/11 | 15 | 0.6 | 無 |
| JC-7/12 | 100 | 2 | 無 |
| JC-7/21 | 15 | 0.6 | 有 |
| JC-7/22 | 100 | 2 | 有 |
JC-7/11、JC-7/12為普通沖擊繼電器。其功能為：
a.電流突增動作；
b.電流突減返回；
c.手動復歸。
JC-7/21、JC-7/22在具有JC-7/11、JC-7/12功能的基礎上，還增加了延時功能，即：將端子⑥、⑧短接可實現動作后延時自動復歸；
將端子④、⑥短接可實現繼電器延時動作，延時過程中若信號已消失繼電器將結束延時，不再動作。
繼電器的主要特點是：抗紋波干擾能力強，燈絲的冷態電阻與熱態電阻差引起的電流突減不會使繼電器誤返回。
主要技術數據
1.額定直流電流：220、110、48V。
2.動作及返回電流見表1。
3.最大長期穩定電流見表。
4.延時時間：2-10s，連續可調。
5.動作可靠性
a.對動作電流為0.1A的繼電器，同時閉合20路白熾燈負載（總電流約2A），繼電器應能可靠動作并保持。
b.當直流電源紋波達10%，且穩定電流為繼電器的最大穩定電流時，接通或斷開繼電器的動作電流，繼電器仍應可靠動作及返回。
6.觸點容量
在電壓不大于250V，電流不大于2A，時間常數為5±0.75ms的直流有感負荷回路中，繼電器的斷開容量為50W。在此負荷下，繼電器能可靠動作及返回5000次。
7.機械壽命
觸點不加負載時，繼電器應能可靠動作及返回104次。
8.絕緣性能
a.絕緣電阻：繼電器各帶電電路對外露非帶電金屬零件之間，用開路電壓為500V的測試儀器測定其絕緣電阻不小于300MΩ。
b.介質強度：繼電器各帶電電路對外露非帶電金屬零件之間，應能承受頻率為50Hz的交流檢驗電壓2KV，歷時1min的檢驗。
c.沖擊電壓：繼電器各帶電電路對外露非帶電金屬零件之間，應能承受標準雷電波的短時沖擊電壓檢驗，檢驗電壓峰值為5KV。
9.機械性能
a.工作條件：能承受嚴酷等級為1級的振動響應、沖擊響應檢驗。
b.運輸條件：能承受嚴酷等級為1級的振動耐久、沖擊耐久、碰撞檢驗。
10.環境條件
a. 環境溫度
工作：-10~+50℃；24h內平均溫度不高于35℃；
貯運：-25~+70℃；在極限值下不施加激勵量，繼電器不出現不可逆變化，溫度恢復后繼電器應能正常工作。
b. 相對濕度：最濕月的平均最大相對濕度為90%，同時該月的月平均溫度為25℃， 且表面無凝露，最高溫度為+40℃，平均最大相對濕度不超過50%。
e.大氣壓力：80~110kPa (海拔高度相當于2km以下)。
