產品說明

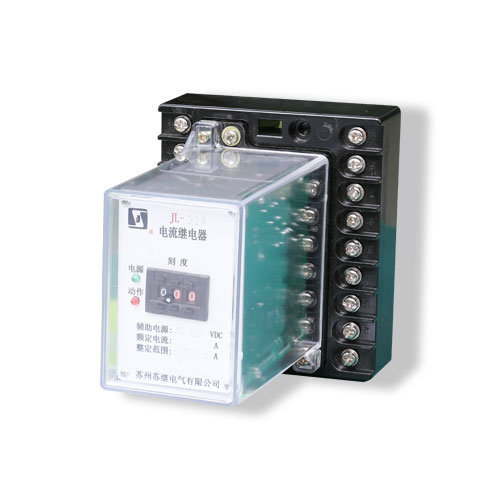

JL系列集成電路電流繼電器（以下簡稱繼電器）適用于發電機、變壓器和輸電線的過負荷和短路保護裝置中，作為起動元件。本繼電器為集成電路靜態型繼電器，因而精度高、功耗小、動作時間快、返回系數高、整定直觀方便、整定范圍寬，可以替代更換電磁型電流繼電器，但必須提供直流輔助電源。(根據用戶要求可提供逆變電源或電阻降壓的任一形式電源)。
產品特點

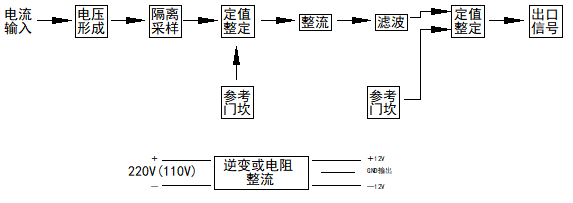

JL-10、20、30系列集成電路電流繼電器為靜態型繼電器，采用進口集成電路構成。繼電器主要由電壓形成、定值整定、整流、濾波、邏輯判別、出口等回路組成，為使繼電器有足夠?qū)挼恼ǚ秶?，繼電器定值做成二檔，用倍率開關進行切換。同時按照電磁式繼電器的習慣方式，線圈采用串并聯方式，使其量程可擴大一倍，繼電器內部電路均采用集成電路電子技術構成，采用數字式撥盤開關來調節動作定值。
JL系列靜態電流繼電器是電磁式電流繼電器的更新?lián)Q代產品，能替代DL-10、20、30系列電流繼電器。
應用及安裝

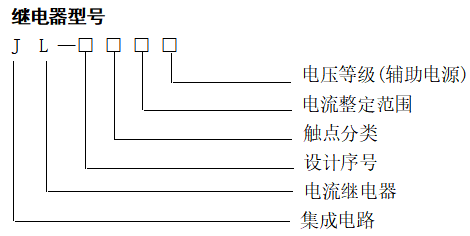

技術參數
主要技術參數
電流整定范圍，級差分檔及觸點分類見表。
直流輔助電壓：220V、110V
整定值誤差不大于土3％（機內設有內整定電位器，用戶可自行調整設定到確切的定值）
功耗：交流回路功耗小于0.5VA（中間整定電流值時）
直流回路功耗，在額定輔助直流電壓，繼電器功耗不大于表中的規定值。
直流輔助電壓允許變化范圍：0.8-1.10倍額定值
動作時間：
1.2倍整定值的動作時間不大于30ms
2倍整定值的動作時間不大于20ms
返回時間：返回時間不大于20ms

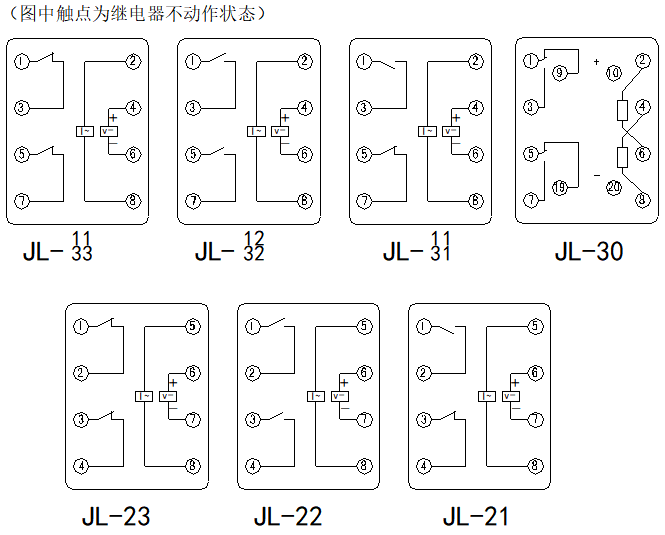

| 型號 | 觸點與數量 |
電流整定范圍 （A） |
輔助電源端子號 |
替代繼電器 型號 |
|||
| 動合 | 動斷 | 轉換 | 正極 | 負極 | |||
| JL-11 | 1 | 1 | 0 |
A：0.05-0.5 B:0.2-2.0 C:2-20 D:5-50 E:10-100 |
4 | 6 | DL-11．DL-12．DL-13 |
| JL-12 | 2 | 0 | 0 | ||||
| JL-13 | 0 | 2 | 0 | ||||
| JL-21 | 1 | 1 | 0 | 6 | 7 | DL-21．DL-22．DL-23 | |
| JL-22 | 2 | 0 | 0 | DL-24 | |||
| JL-23 | 0 | 2 | 0 | DL-25 | |||
| JL-30 | 2 | 0.2-100 | 10 | 20 | DL-30全系列 | ||
| JL-31 | 1 | 1 | 0 |
A：0.05-0.5 B:0.2-2.0 C:2-20 D:5-50 E:10-100 |
4 | 6 | DL-31．DL-32． |
| JL-32 | 2 | 0 | 0 | ||||
| JL-33 | 0 | 2 | 0 | ||||
| JL-123 | 1 | 1 | 0 | 7 | 8 | ||
注：1. JL-30型繼電器電流整定范圍觸點形式覆蓋DL-30系列電流繼電器整個系列。
2．JL-30型繼電器電流整定范圍級差分檔
第一檔0.1～9.99A（線圈串聯×1，線圈并聯×2）級差0.1 A；
第一檔1.0～50A（線圈串聯×1，線圈并聯×2）級差0.1A
|
額定直流 輔助電壓（V） |
直流功耗（W） | |
| 動作前 | 動作后 | |
| 220 | 3 | 4 |
| 110 | 2 | 3 |
返回系數：返回系數不小于0.85（機內設有內整定電位器，用戶可自行調整具體定值）。
觸點容量：繼電器觸點可長期接通5A，分?jǐn)嗳萘慨?dāng)在直流電壓不超過250V、電流不超過2A，時間常數為5土0.75ms的電感性負荷的直流電路中為50W。
電壽命不低于5000次
絕緣電阻：繼電器各導電端子連在一起，對外露的非帶電金屬部份或外殼之間，用開路電壓為1000V的兆歐表測量其絕緣電阻不小于300兆歐。
介質強度：繼電器各導電端子連在一起，對外露的非帶電金屬部份或外殼之間，應能承受2000V（有效值）50Hz的交流電壓時1分鐘試驗而無絕緣擊穿或閃絡現象。
工作環境條件
溫 度：-10℃~+50℃
相對濕度：不大于90％
大氣壓力：80~110Kpa
抗干擾性能：繼電器的抗干擾性能應符合GB6162-85《靜態繼電器及保護裝置的電氣干擾試驗》的有關要求。
整定方法和使用

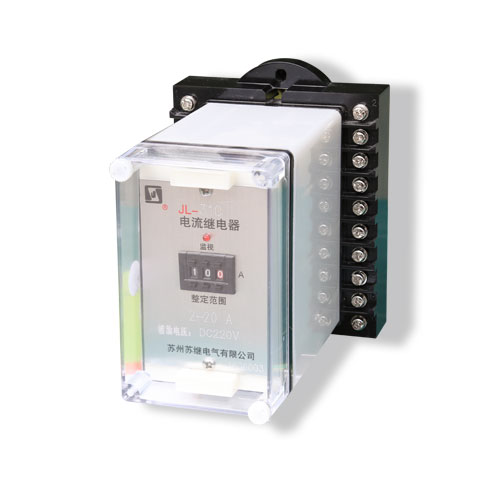

本繼電器用數碼開關整定，每臺繼電器有三個數字開關，從左到右分別為百位數、十位數和個位數，單位為“A”。當線圈串聯時，數碼開關所置數乘以倍率，即為整定值，若線圈并聯則應將上述結果×2。
例如：數碼開關置“125”倍率為“0.1”
若串聯則整定值為125×0.1=12.5A
若并聯則整定值為125×0.1×2=25A
使用本繼電器時，需加直流輔助電壓，接入直流電源時，應注意電壓等級與額定電壓是否相等，并注意電源極性，若極性接反，繼電器不能動作，但不會引起損壞。
本繼電器面板上有三只電位器，用戶可根據實際情況微調。W1用來調節兩檔動作平衡，W2調動作值，W3調返回值。
本繼電器在運行過程中不允許撥動撥盤開關，若要改變整定值須使繼電器脫離輔助電源.
外形尺寸
資料下載
