產品說明

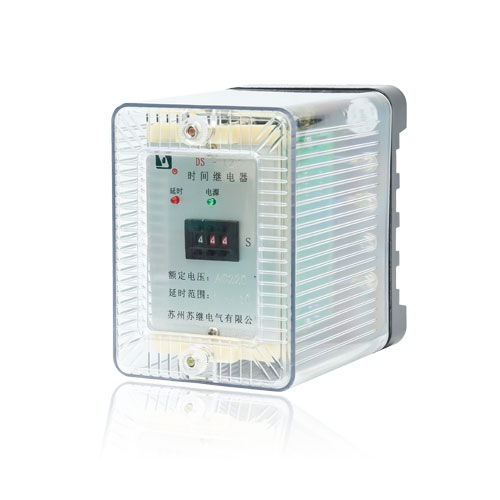

DSJ-10系列時間繼電器（以下簡稱繼電器）適用于繼電保護線路交流操作回路中，作為延時動作元件（斷電延時）。
產品特點
DSJ-10系列時間繼電器為電磁式繼電器，由電磁系統、時間機構、滑動和終端的延時觸點、標度盤及瞬時轉換觸點組成，當線圈從有激勵量到突然失去激勵時，時間機構開始起動，并同時轉動觸點，直至觸點閉合。
應用及安裝
技術參數
主要技術參數
額定電壓：AC 100V、110V、127V、220V、380V。
額定電壓：AC 100V、110V、127V、220V、380V。
時間整定范圍：
DSJ-11：0.1S～1.3S（滑動觸點閉合時間：0.05～0.1S）
DSJ-12：0.25S～3.5S（滑動觸點閉合時間：0.12～0.25S）
DSJ-13：0.5S～9S（滑動觸點閉合時間：0.3～0.6S）
觸點形式：延時動合終止觸點1副 延時滑動觸點1副 瞬動轉換觸點1副。
觸點容量：除滑動觸點外其它觸點能斷開交流500VA，主觸點長期允許閉合5A，瞬動觸點長期允許閉合3A。
功率消耗：在額定電壓下≤15VA。

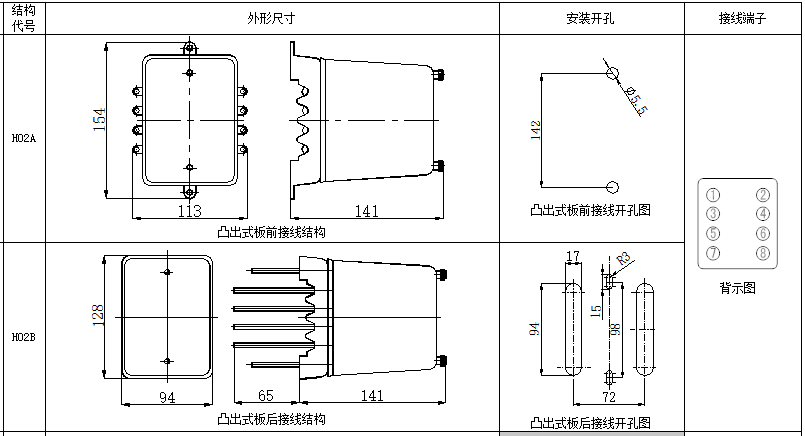

外形尺寸
