JX-18系列信號繼電器

JX-18信號繼電器（以下簡稱產品）用于交、直流操作的保護和自動控制線路中，作為動作指示信號用。

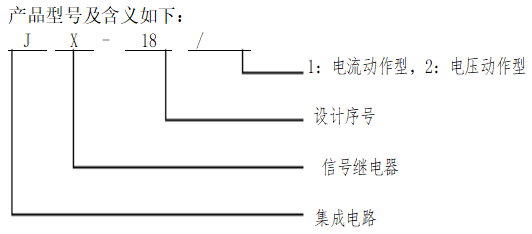

型號 :【靜態型繼電器】JX-18

品牌 : 【蘇繼電氣】

產品說明

JX-18信號繼電器（以下簡稱產品）用于交、直流操作的保護和自動控制線路中，作為動作指示信號用。

產品特點

主要特點 ：

1、動作速度快

2、功耗低

工作原理
本產品為電流動作(JX-18/1)或電壓動作型(JX-18/2)靜態繼電器，由電子元件和磁保持繼電器組成。信號回路中的信號（電流或電壓），經隔離放大后，驅動磁保持繼電器。磁保持繼電器的觸點接通指示燈電源回路，指示燈亮。去掉信號，由于磁保持繼電器的磁保持作用，指示燈亮，在磁保持繼電器的復歸線圈兩端加復歸電壓，磁保持繼電器返回，指示燈滅，準備下一次動作。

應用及安裝

JX-18/1電流動作型

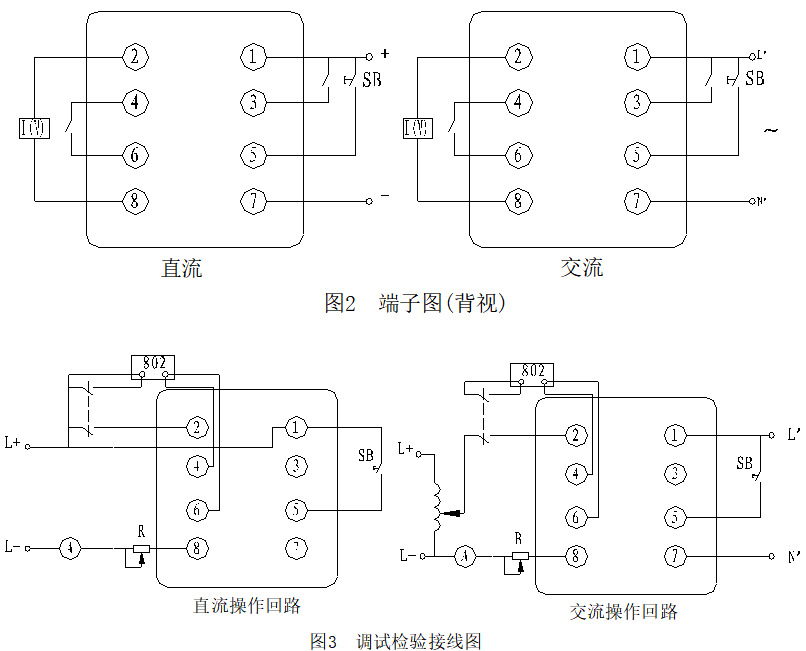

調試時，輔助電源為直流時，按圖3 調試檢驗接經圖中的直流操作回路接線，輔助電源為交流時，按圖3調試檢驗接線圖中的交流操作回路接線。

注：L+、L-及L’、N’為輔助電源

S1——雙刀開關 SB——按鈕 A ——直流或交流安培表

R1——滑線變阻器 802——802型數字毫秒表 T——調壓器

圖3 調試檢驗接線圖

調試步驟如下：

a) 動作值：合S1，調R1（直流操作回路）或調節T及R1（交流操作回路）使安培表的讀數為最小標稱動作電流的90%，斷開S1，按一次復歸按鈕，再合上S1，產品應可靠動作，此時面板上的信號燈亮。當斷開S1時，面板上的信號燈仍亮。

b) 復歸：產品動作后，斷開S1，按面板上的復歸按鈕，可實現手動復歸；或按SB按鈕可實現電動復歸，此時，面板上的信號燈均應熄滅。

c) 動作時間：產品復歸后，合S1，802的讀數應不大于10ms。

JX-18/2電壓動作型

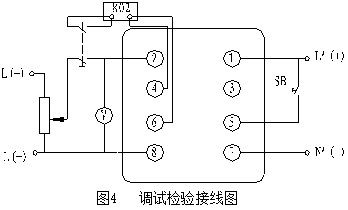

調試時，按圖4接線。

注：L1’、N1’及L、N為輔助電源，括號內的“+”、“-”為直流時的極性符號。

實驗設備： V ——交流或直流電壓表其余同圖4

圖4 調試檢驗接線圖

調試步驟如下：

a) 動作值：合S1，調節R1使電壓表的讀數為標稱動作電壓的70%，斷開S1，按一次復歸按鈕，再合上S1，產品應可靠動作，此時面板上的信號燈亮。當斷開S1時，面板上的信號燈仍亮。

b) 復歸：產品動作后，斷開S1，按面板上的復歸按鈕可實現手動復歸；或按SB按鈕可實現電動復歸，此時，面板上的信號燈均應熄滅。

c) 動作時間：產品復歸后，合S1，802的讀數應不大于10ms。

技術參數

額定參數

額定輔助電壓為：DC 220V、110V、48V；

AC 220V、127V、110V、100V。

技術特性

功能與觸點形式

產品能顯示一次動作信號，輸出2副磁保持觸點。

主要參數

動作值范圍

型號	動作類型	額定電壓	動作值
JX-18/1	電流動作	DC 220	DC 0.01～2A
		DC 110
		DC 48
		AC 220	AC 0.01～2A
		AC 127
		AC 110
		AC 100
JX-18/2	電壓動作	DC 220	DC 220
		DC 110	DC 110
		DC 48	DC 48
		AC 220	AC 220
		AC 127	AC 127
		AC 110	AC 110
		AC 100	AC 100
