JZ□-200系列靜態中間繼電器

JZ□-200系列靜態中間繼電器用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點數量和觸點容量。本系列中間繼電器包含JZY-200、JZL-200、JZJ-200、JZB-200、JZS-200、JZK-200等產品。

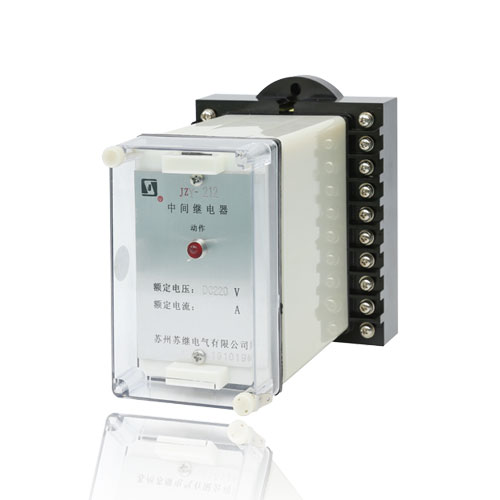

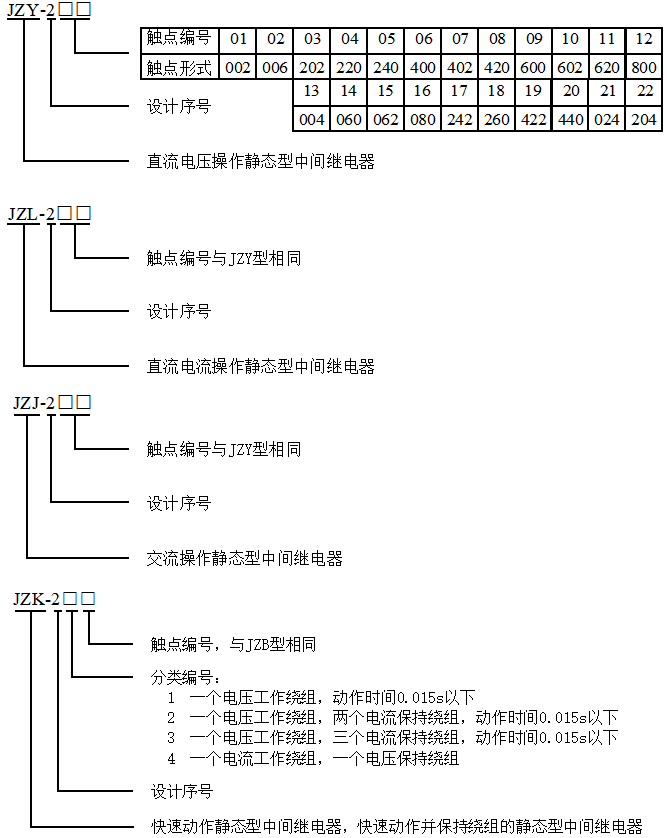

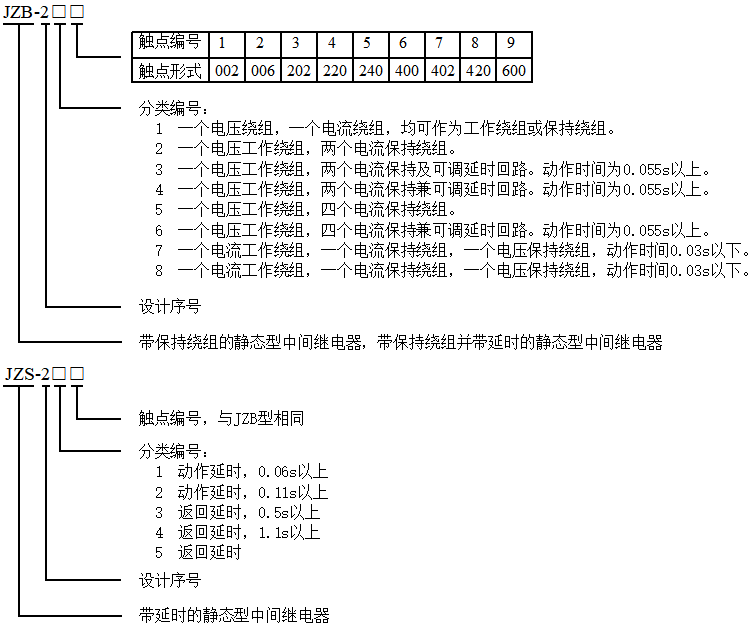

型號 :【靜態繼電器】JZ□-200
品牌 : 【蘇繼電氣】
產品說明



 注：帶延時靜態中間繼電器有兩種：表格中為固定延時；另一種為可整定延時：20mS~9.99S（用數碼開并整定），定貨時須指明。
產品特點
JZ□-200系列靜態中間繼電器用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點數量和觸點容量。本系列中間繼電器包含JZY-200、JZL-200、JZJ-200、JZB-200、JZS-200、JZK-200等產品。
繼電器由大功率小型繼電器作出口及電子線路組成。出口繼電器由透明有機玻璃罩封閉，減少了工作環境中的濕氣、灰塵等對繼電器觸點和線圈的侵蝕。
繼電器具有動作指示功能，具有觸點抗抖動性能好，功耗低、重量輕等優點。在需要解決抗抖動問題的場合，本型號繼電器具有優越性。
應用及安裝

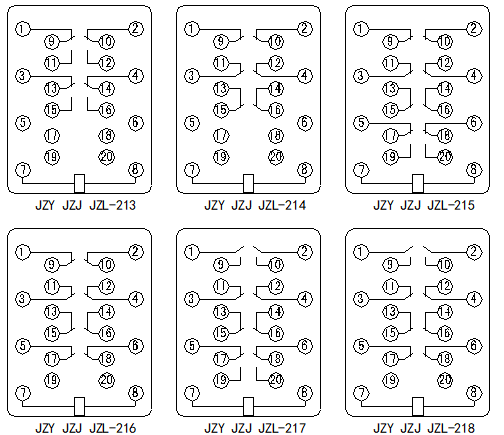

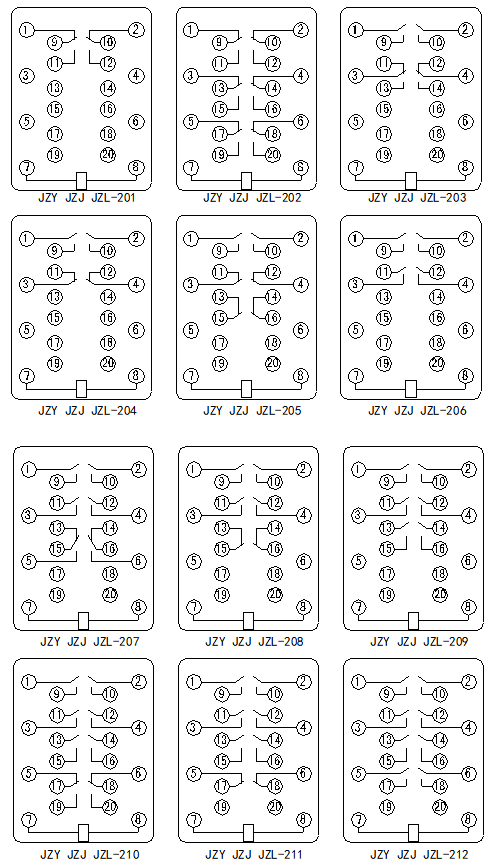

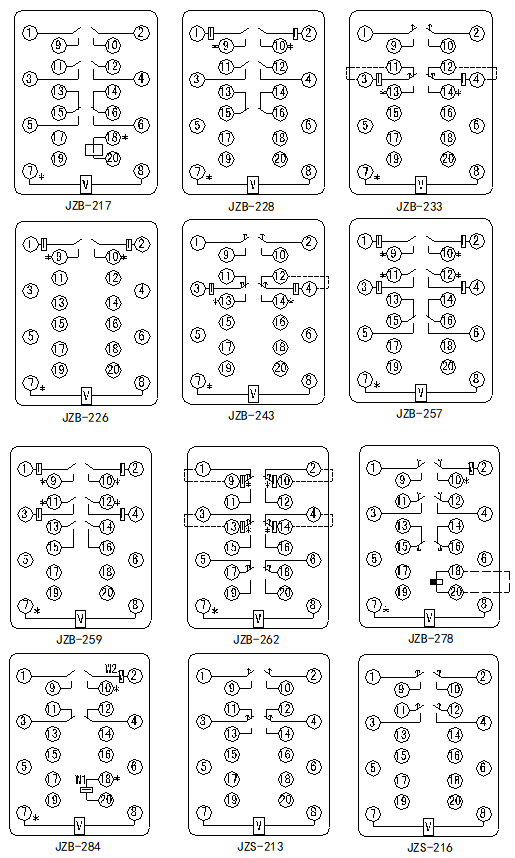

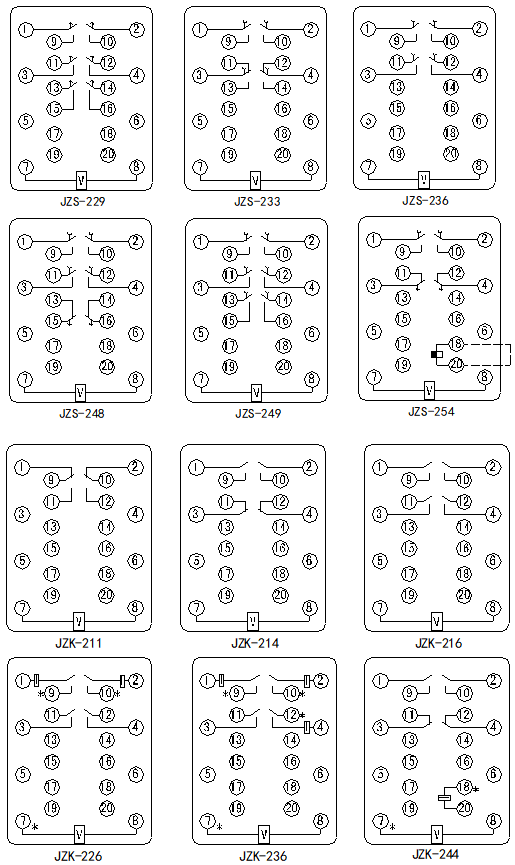

JZ□-200系列靜態中間繼電器接線圖 JZ□-200系列靜態中間繼電器接線圖 JZ□-200系列靜態中間繼電器接線圖 JZ□-200系列靜態中間繼電器接線圖
技術參數
技術數據
      繼電器的觸點形式，繞組類型和額定數據，見表1。
      動作值，保持值
a.  動作電壓與保持電壓不大于70%額定電壓，JZJ-200動作電壓不大于80%額定電壓；返回電壓不小于30%額定電壓，JZK-200及JZB-243不小于50%額定電壓。
b.  動作電流與保持電流不大于80%額定電流。
      返回值
不小于5%額定值，JZB-200及JZS-200型不小于3%額定值。
      動作時間，返回時間（見表2）
      功率消耗（見表3）
      熱穩定性（環境溫度40℃時）
電壓繞組長期耐受110%額定電壓溫升不大于60℃。
電流繞組能耐受三倍額定電流，歷時5s。
      觸點容量：見表4。
      絕緣電阻：繼電器各導電電路與非帶電金屬部分或外殼及在電氣上無聯系的各電路之間的絕緣電阻不低于300MΩ。
      介質強度：繼電器各導電電路與非帶電金屬部分或外殼及在電氣上無聯系的各電路之間能耐交流50Hz、電壓2KV（有效值），歷時1min的試驗。
      壽命及重量：電壽命103次；機械壽命104次。重量不超過0.8kg。
表1
型       號 觸點形式 繞組類型 額定電壓(V) 額定電流(A)
JZY、JZL、JZJ -201 002 一個電壓或電流工作繞組 380
220
127
110
100
60
48
36
24
12		 0.25
0.5
1
2
4
8
JZY、JZL、JZJ -202 006
JZY、JZL、JZJ -203 202
JZY、JZL、JZJ -204  220
JZY、JZL、JZJ -205  240
JZY、JZL、JZJ -206  400
JZY、JZL、JZJ -207  402
JZY、JZL、JZJ -208  420
JZY、JZL、JZJ -209  600
JZY、JZL、JZJ -210  602
JZY、JZL、JZJ -211  620
JZY、JZL、JZJ -212 800
JZY、JZL、JZJ -213  004
JZY、JZL、JZJ -214  060
JZY、JZL、JZJ -215  062
JZY、JZL、JZJ -216 080
JZY、JZL、JZJ -217 242
JZY、JZL、JZJ -218 260
JZY、JZL、JZJ -219 422
JZY、JZL、JZJ-220 440
JZY、JZL、JZJ -221 024
JZY、JZL、JZJ -222 204
JZB-213 202 一個電壓繞組，一個電流繞組，均可作為工作繞組或保持繞組 220
110
48
24		 0.25
0.5
1
2
4
8
JZB-214 220
JZB-217 402
JZB-226 400 一個電壓工作繞組，兩個電流保持繞組
JZB-228 420
JZB-233 202 一個電壓工作繞組，兩個電流保持兼阻尼繞組
JZB-243 202
JZB-257 402 一個電壓工作繞組，四個電流保持兼阻尼繞組
JZB-259 600
JZB-262 006 一個電壓工作繞組，四個電流保持兼阻尼繞組
JZB-278 420 一個電流工作繞組，一個電流保持繞組，一個阻尼繞組
JZB-284 220 一個電流工作繞組，一個電流保持繞組，一個電壓保持繞組
JZS-213 202 一個電壓工作繞組 24
48
 110
220
JZS-216 400
JZS-229 600
JZS-233 202
JZS-236 400
JZS -248 420
JZS-249 600
JZS-254 220 一個電壓工作繞組，一個阻尼繞組

型    號 觸點形式 繞組類型 額定電壓(V) 額定電流(A)
JZK-211 002 一個電壓工作繞組 24
48
 110
220		 0.25
0.5
1
2
4
8
JZK-214 220
JZK-216 400
JZK-226 400 一個電壓工作繞組，兩個電流保持繞組
JZK-236 400 一個電壓工作繞組，三個電流保持繞組
JZK-244 220 一個電流工作繞組，一個電壓保持繞組

表2

型      號		 動 作 時 間 (s) 返 回 時 間 (s)
一  般 短    接
延時回路		 一  般 短    接
延時回路
JZY-200    0.045以下   0.04以下
JZJ-200
JZL-200
JZB-210
JZB-220
JZB-230
0.055以上
JZB-240    0.045以下
JZB-250
JZB-260    0.055以上
JZB-270        0.05以上
JZB-284    0.03以下
JZS-210   0.06以下
JZS-220    0.11以下
JZS-230        0.5以下
JZS-240        1.1以下
JZS-250        0.4以下
JZK-210    0.015以下     以下
JZK-220
JZK-230
JZK-240

表3
型      號 功  率  消  耗 附    注
電 壓 回 路 電 流 回 路
JZY-200      5W
JZJ-200      5VA
JZL-200       5W
JZB-200      5W 2.5W 電流動作規格5W
JZS-200     5W
JZK-200 8W 2.5W 包括外附電阻

表4
負 荷 性 質 主 觸 點 信 號 觸 點
250V以下直流有感電路(時間常數為5±0.75ms) 50W 30W
250V以下交流電路 250VA 100VA
長期允許通過電流 5A 3A


外形尺寸
本系列中間繼電器由電子元件和小型大功率繼電器組成，延時由CMOS集成數字電器作延時元件，使延時精度更高。 產品結構形式有：A11K，A11H，A11Q外形
JZ□-200系列靜態中間繼電器尺寸圖
