產品說明
產品特點

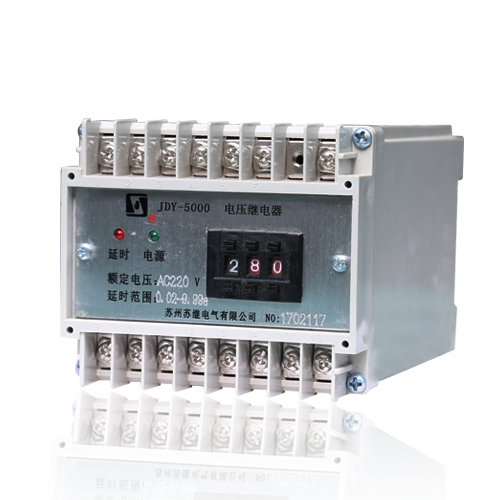

■ JDY-5000電壓繼電器主要用于繼電保護線路中，作為過電壓保護或低電壓閉鎖的動作元件。
■ 其功能與 DY 電磁式信號繼電器完全兼容。
■ 輔助電源交直流通用；有無輔助電源形式任選。
■ 快速導軌安裝結構。
■ 螺釘壓接式端子。
■ 外形尺寸：82×72×112
應用及安裝

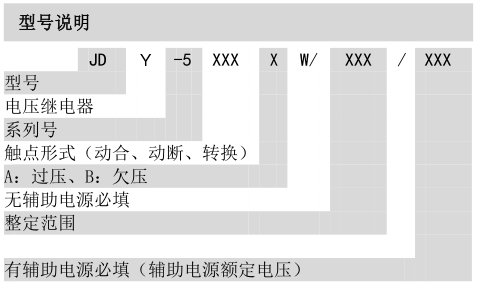

技術參數
注：1、上述參數為20℃條件下測試。
2、3~400v規格必須有輔助電源、其他規格可任選。
| 型號 | 整定范圍 | 整定誤差 | 變差 | 返回系數 | |
| JDY-1□A(過壓) | 3V~400V | ≤±3% | ≤±2% | ≥0.85 | |
| 15V~130V | |||||
| 25V~250V | |||||
| 60V~400V | |||||
| JDY-1□A(欠壓) | 3V~400V | ≤1.2 | |||
| 15V~130V | |||||
| 25V~250V | |||||
| 60V~400V | |||||
| 輔助電源DC/AC | 48V、110V、220V | ||||
| 功率消耗 | |||||
| 交流回路 | 額定電流時<0.5VA | ||||
| 直流回路 | 動作前≤1W、動作≤1.5W | ||||
2、3~400v規格必須有輔助電源、其他規格可任選。

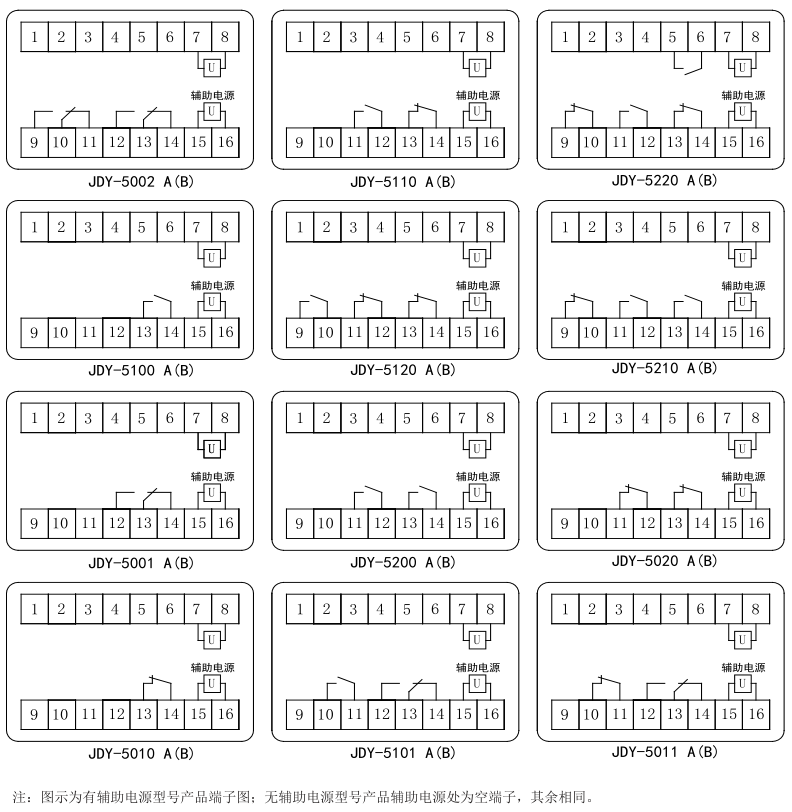

| 觸點形式 | （見接線圖） |
| 開斷容量 | 250V以下直流有感電路（5±0.75MS） 30W |
| 250V以下交流電路（Cos 0.4±0.1） 150VA | |
| 最大電流 | 2A |
| 電壽命 | 觸點電路在上述規定的復核條件下 5000次 |
| 動作時間 | 1.2倍整定值時≤35ms、2倍整定值時≤20ms(過壓) |
| 0.5倍整定值時≤35ms(欠壓) | |
| 返回時間 | ≤35MS |
| 溫度范圍 | -10~+50℃ | |
| 相對濕度 | 5%~90% RH | |
| 大氣壓力 | 80~110Kpa | |
| 沖擊 | 穩定性 | 98M/S² |
| 強度 | 980M/S² | |
| 振動 | 10HZ~55HZ 1.5mm 雙振幅 | |
| 引出端形式 | 螺釘壓接式 | |
| 重量 | 220g | |
| 封裝形式 | 塑料外殼 | |
| 絕緣電阻 | ≥300MΩ | |
| 介質強度 | 繼電器電路與觸點間 | 2000V AC 1min |
| 觸點組間 | 2000V AC 1min | |
| 斷開觸點間 | 1000V AC 1min | |
| 熱穩定性 | 2.2倍額定值 | 溫升≤65K |

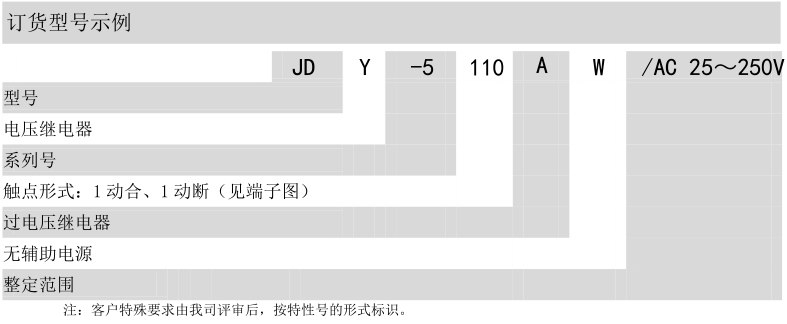

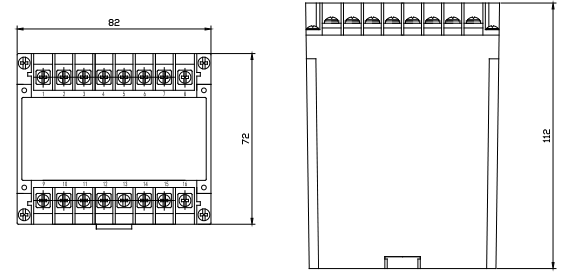

外形尺寸
